前緣送紙系統
項目名稱：前緣送紙系統
應用行業：紙箱機械
功能描述：該系統采用貝加萊PP35主控制器，通過CAN總線與伺服進行通訊。伺服通過外接編碼器跟隨主機的信號，以電子凸輪的形式完成快速送紙板的過程。凸輪曲線需要根據紙箱印刷機的技術參數進行設計。

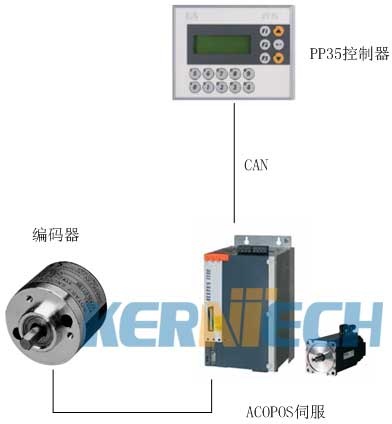

系統架構：
工藝介紹：

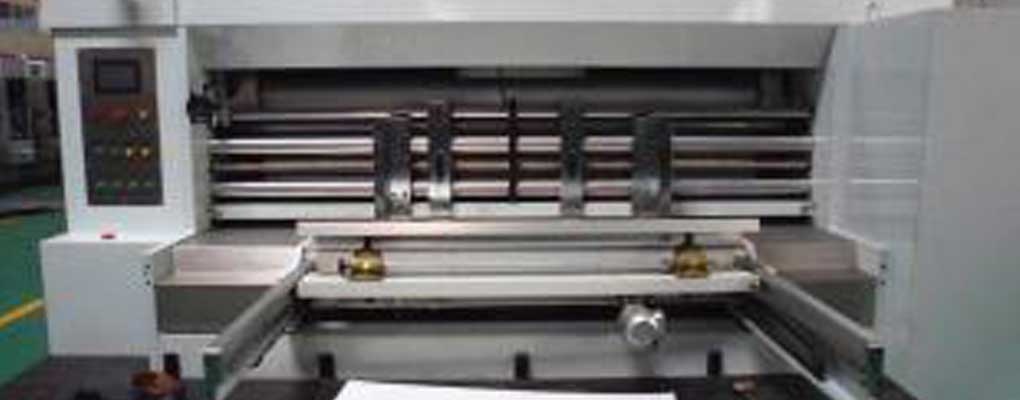

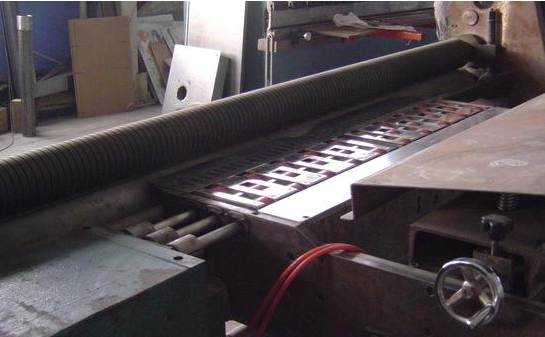

前緣送紙就是以紙板前邊緣為基準，在送紙膠輪的周期性加速、同步、減速的作用下，通過格柵配合將紙板有時間的抬起和落下，將堆好的紙板連續或者間隔的單張送入印刷單元。在瓦楞紙紙箱的加工制造中，如果送紙出現偏差，會產生印刷套印不準、模切位置偏移、壓線偏移等問題。所以送紙工藝顯得很重要。
前緣送紙是目前比較先進的工藝，主要是主要在于它具備良好的超延伸功能和精確的送紙功能，它的主要好處在于它可以大大減輕拉紙膠軸對紙板的壓力從而保護了紙板原有的抗壓強度，換句話說對同樣要求的紙箱強度用具備超延伸送紙功能的機器送入可減輕紙箱用原紙材料的克重（一般可降低20%—30%），這個數據不得了，按正常生產量一年下來可節省上百萬的原紙材料費用）良好的前緣送紙部它的送紙精度無論車速如何變化，一般可控制在± 0.5mm之內，精確度不是一般的高！
