1、 行業概況

            柔版印刷、膠版印刷、凹版印刷和絲網印刷是世界上最普遍的四大印刷方式，柔印技術起始于上世紀20年代的德國，柔性印刷版是由橡膠材料制成，又叫橡膠板印刷機。美國包裝協會正式提出柔版印刷的概念，稱其為一種采用橡皮印版及快干油墨的輪轉凸印方法。柔性版印刷發展很快，包裝印刷已從以凹印和膠印為主變?yōu)橐匀嵝园嬗∷橹鳎?/span>70%的包裝材料已在使用柔版印刷。在我們國家，隨著商品經濟的發展和人們生活水平的不斷提高，柔性版印刷已經取得了很大的進步，產品質量直追膠印和凹印，具有了相當強的市場競爭力。

2、 設備概況

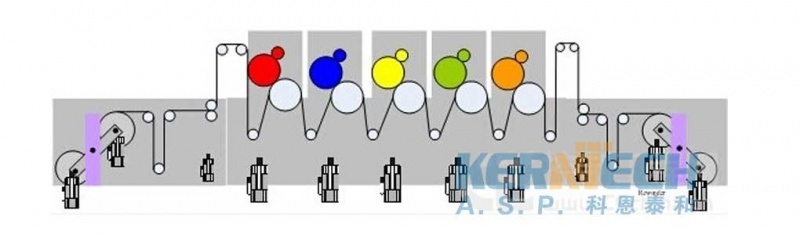

            印刷機是整個柔版印刷技術的關鍵，包括開卷，印刷，干燥和收卷等四部分，開卷主要是完成筒紙?jiān)谝欢ㄋ俣群蛷埩Φ臈l件下展開，并保持相對穩定的狀態。每一印刷機組，都由印版滾筒、壓印滾筒、供墨系統組成。干燥設備按照印刷產品及使用的油墨，可分別選用紅外線、紫外線干燥單元，亦可選用紫外線和紅外線混合型干燥單元，還可以采用冷或熱吹送系統對印張進行干燥。收卷部分即復卷部分，是在普通的軸承上裝有一根軸，通過鐵心夾盤固定住卷紙輥，復卷印刷后的印張。系統簡圖如下：

3、 系統方案配置設計

貝加萊集成套色的優點，對于印刷系統而言關鍵在于套色的套印精度，采用貝加萊PCC控制，具有高級語言編程能力，可以借助多種開發好的庫函數。ACOPOS是一個模塊化的驅動系統，它具有智能化的特點，色標傳感器可以直接接入驅動器，在驅動器內部實現采樣，濾波，處理，編碼和通信封裝，直接進行驅動器的位置調整，比傳統方式節省了數據傳送環節，很容易達到多軸同步控制。同時具有的虛擬主軸技術，不存在磨損，跳動，偏差，其他軸緊隨虛擬軸運動，大大減少了誤差。支持Powerlink總線技術，通信速度100M，網絡周期最短400微秒，保證了系統的高速響應。

X20是貝加萊的分布式IO系統，可以連接多種總線。模塊接線方便，性能穩定。

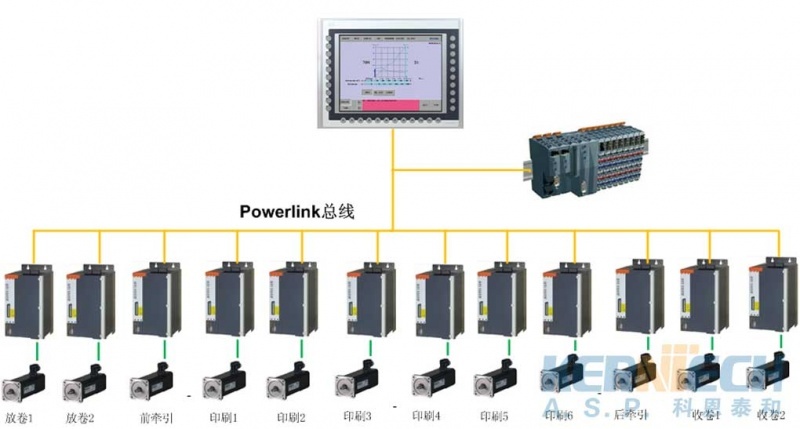

系統的電氣控制框圖如下：

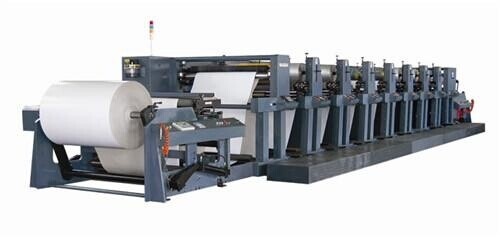

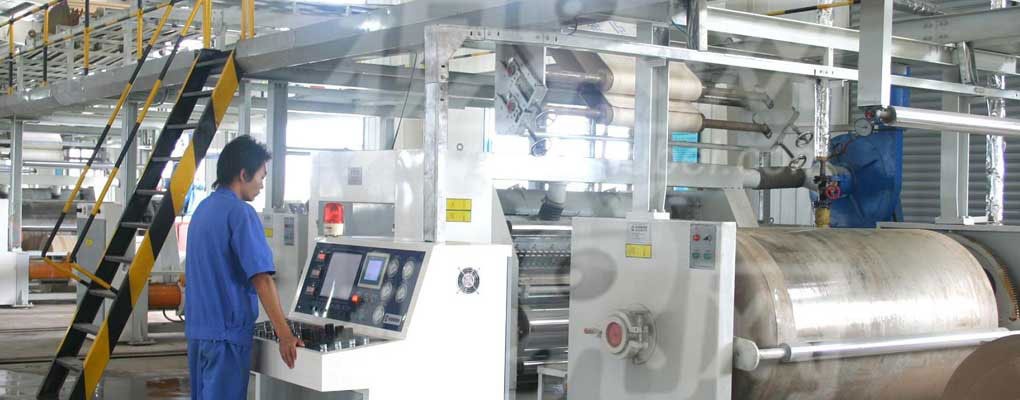

4、 設備圖片

5、 結束語

柔版印刷機正好發揮了貝加萊的優勢，同步功能，網路通訊，電子凸輪，張力控制，糾偏等都調整的不錯，能夠?qū)崿F(xiàn)精確的套印。
